平行式雙閘板閘閥:參數三

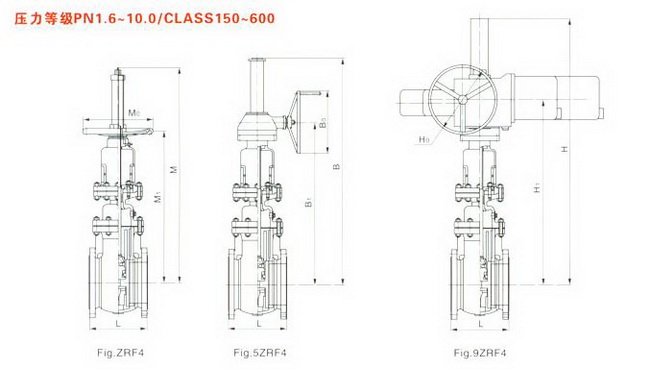

主要外形尺寸和重量
PN1.6、2.5CLASS150
| 規格 |
L(RF) |
L(BW) |
手動 |
齒輪傳動 |
電動* |
重量**(kg) |
扭矩(N.m) |
| mm |
in |
M |
MI |
Mo |
B |
BI |
Bo |
H |
HI |
Ho |
| 5O |
2 |
178 |
216 |
475 |
360 |
250 |
- |
- |
- |
690 |
572 |
200 |
23 |
18 |
| 65 |
21/2 |
190 |
241 |
535 |
425 |
300 |
- |
- |
- |
747 |
637 |
200 |
29 |
37 |
| 80 |
3 |
203 |
283 |
600 |
460 |
300 |
- |
- |
- |
811 |
672 |
200 |
38 |
46 |
| 100 |
4 |
229 |
305 |
700 |
535 |
350 |
- |
- |
- |
968 |
795 |
508 |
50 |
55 |
| 150 |
6 |
287 |
403 |
910 |
685 |
350 |
- |
- |
- |
1170 |
945 |
508 |
105 |
72 |
| 200 |
8 |
292 |
419 |
1095 |
815 |
350 |
1235 |
900 |
305 |
1355 |
1075 |
508 |
176 |
132 |
| 250 |
10 |
330 |
457 |
1370 |
965 |
450 |
1510 |
1050 |
3O5 |
1630 |
1095 |
305 |
250 |
194 |
| 300 |
12 |
356 |
5O2 |
1470 |
1100 |
500 |
1610 |
1185 |
305 |
1730 |
1230 |
305 |
286 |
266 |
| 350 |
14 |
381 |
572 |
1730 |
1250 |
600 |
1890 |
1345 |
458 |
2020 |
1417 |
305 |
525 |
372 |
| 400 |
16 |
408 |
610 |
1870 |
1375 |
650 |
9030 |
147O |
458 |
2160 |
1532 |
305 |
750 |
528 |
| 45O |
18 |
432 |
560 |
2185 |
1485 |
700 |
2415 |
1625 |
458 |
2500 |
1651 |
305 |
860 |
672 |
| 5O0 |
20 |
457 |
711 |
2335 |
1575 |
800 |
2565 |
1715 |
458 |
2650 |
1741 |
305 |
1070 |
540 |
| 600 |
24 |
508 |
813 |
2815 |
1995 |
1000 |
3O45 |
2135 |
458 |
3130 |
2161 |
457 |
1460 |
1212 |
| 7O0 |
28 |
610 |
914 |
- |
- |
- |
- |
- |
- |
363O |
247O |
457 |
2160 |
1872 |
| 8O0 |
32 |
650 |
955 |
- |
- |
- |
- |
- |
- |
4135 |
2933 |
610 |
2618 |
2580 |
| 9O0 |
36 |
513 |
1016 |
- |
- |
- |
- |
- |
- |
46O5 |
326O |
610 |
- |
3492 |
PN4.0 CLASS300
| 規格 |
L(RF) |
L(BW) |
手動 |
齒輪傳動 |
電動* |
重量**(kg) |
扭矩(N.m) |
| M |
MI |
Mo |
B |
B1 |
Bo |
H |
H1 |
Ho |
| mm |
in |
| 50 |
2 |
241 |
241 |
535 |
425 |
300 |
- |
- |
- |
747 |
572 |
200 |
55 |
22 |
| 55 |
21/2 |
216 |
216 |
475 |
36O |
200 |
- |
- |
- |
69O |
637 |
20O |
- |
46 |
| 80 |
3 |
283 |
283 |
600 |
46O |
300 |
- |
- |
- |
86O |
720 |
508 |
68 |
65 |
| lO0 |
4 |
305 |
305 |
700 |
535 |
350 |
- |
- |
- |
96O |
795 |
508 |
88 |
88 |
| 150 |
6 |
403 |
403 |
910 |
685 |
350 |
- |
- |
- |
1170 |
945 |
508 |
110 |
108 |
| 200 |
8 |
419 |
419 |
1095 |
815 |
350 |
1235 |
90O |
305 |
1355 |
945 |
305 |
205 |
170 |
| 250 |
10 |
457 |
457 |
1370 |
965 |
450 |
1510 |
1050 |
305 |
1630 |
1095 |
305 |
280 |
269 |
| 300 |
12 |
502 |
5O2 |
1470 |
1100 |
500 |
1610 |
1185 |
305 |
1760 |
1257 |
305 |
385 |
337 |
| 350 |
14 |
762 |
762 |
1730 |
1250 |
600 |
1890 |
1345 |
458 |
2O20 |
1407 |
305 |
485 |
532 |
| 400 |
16 |
838 |
838 |
1870 |
1375 |
650 |
2030 |
1470 |
458 |
6185 |
1541 |
305 |
- |
678 |
| 45O |
18 |
914 |
914 |
2185 |
1485 |
700 |
2415 |
1525 |
458 |
2500 |
1651 |
305 |
- |
912 |
| 5OO |
20 |
991 |
991 |
2335 |
1575 |
800 |
2565 |
1715 |
458 |
2695 |
1757 |
457 |
- |
1140 |
| 6OO |
24 |
1143 |
1143 |
2815 |
1995 |
1000 |
3045 |
2135 |
458 |
3175 |
2177 |
457 |
- |
1812 |
| 70O |
28 |
1346 |
1346 |
- |
- |
- |
- |
- |
- |
3670 |
2606 |
510 |
- |
276O |
| 80O |
82 |
1524 |
1524 |
- |
- |
- |
- |
- |
- |
4135 |
2933 |
610 |
- |
3804 |
| 9O0 |
36 |
1727 |
1727 |
- |
- |
- |
- |
- |
- |
4673 |
3317 |
610 |
- |
5340 |
注：*電動裝置可根據客戶需要選型
**表中所列重量為光桿、無導流孔型重量，不包含驅動裝置。
]
