導航:回首頁---當前位置---水泵產品內容頁補充頁 >> IH型化工泵結構圖|CAD圖紙說明 |
 |

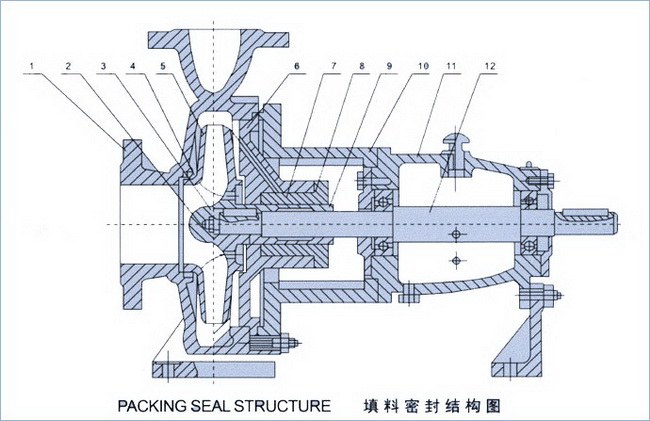

IH型化工泵|結構圖說明IH型化工泵結構圖1、泵體2、葉輪螺母3、止動墊圈4、密封環5、葉輪6、泵蓋7、填料8、填料壓蓋9、軸套10、中間托架11、懸架12、泵軸
 IH型化工泵結構圖1、泵體2、葉輪螺母3、止動墊圈4、密封環5、葉輪6、泵蓋7、機械密封8、填料壓蓋9、軸套10、中間托架11、懸架12、泵軸
